Brandblussysteem met heptafluorpropaan (FM200):
Heptafluoropropane (HFC-227ea) is een brandblusmiddel dat is ontwikkeld door de Great Lakes Corporation van de Verenigde Staten voor chemische brandblusmiddelen.Het is kleurloos., geurloos, weinig giftig, niet-geleidend en verontreinigt het beschermde object niet.voldoet aan de eisen inzake milieubescherming, en is in dit stadium een ideale vervanging voor halon brandblussers.
Classificatie naar structuur van het leidingsnetwerk:
1. gecombineerd distributie brandblussysteem
Een brandblussysteem dat gebruikmaakt van een groep brandblussingsmiddelen om meerdere beschermingszones te beschermen.Meerdere stamtakken kunnen worden gescheiden van de brandblusmiddel hoofdpijp, en selectorkleppen worden ingesteld om het brandblussingsmiddel naar de brandplaats te brengen overeenkomstig de brandblussingsbehoeften.
2. Eenheidsonafhankelijk brandblussysteem
Een brandblussysteem dat één of een groep brandblussers gebruikt om een beschermingszone te beschermen.
Nieuw draadloos netwerk:
3- Samenstelling en werking van het gasbrandblussysteem
Brandblusmiddelopslagcilinder: gebruikt voor brandblusmiddel.
Startgascilinder: bestaat uit een multifunctioneel magnetoventil, dat kan worden geopend met meerdere functies, zoals elektriciteit, gas en handmatig,en via leidingen is verbonden met het selectie- en containerklep om een startgasbron te bieden voor de besturing van het brandblussen van het beschermingsgebiedDe aandrijving gas opslagdruk is 4,5 MPa.
[8L stikstofcilinder]
Signalfeedback-toestel (drukschakelaar): het druksignaal wordt na het sproeien van het gas teruggestuurd naar het bedieningspaneel van het brandblusapparaat.
Eenrichtingsklep: tussen de slang en het manifold is geïnstalleerd om te voorkomen dat een cilinder wordt verwijderd of na het sproeien wordt gespoten wanneer meerdere cilinders bij elkaar worden geplaatst.Als er in een bepaald beschermingsgebied brand ontstaat en het brandblussingsmiddel moet worden gespoten, zal het brandblusmiddel uit de manifold stromen of terugstromen naar de gespoten cilinder.

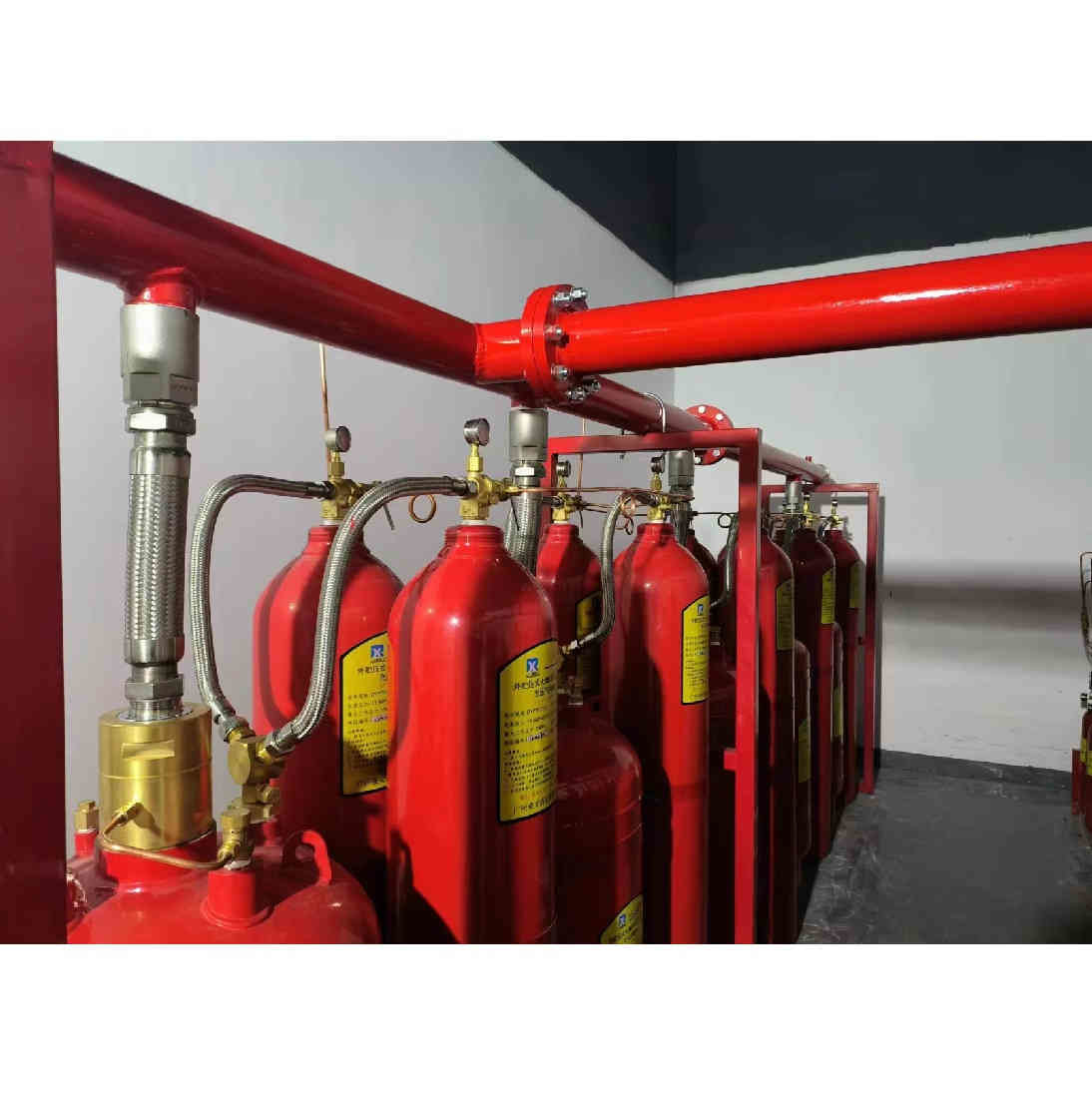

Slang: wordt gebruikt om de tankklep en het manifold te verbinden, het vervoert het brandblussingsmiddel en vermindert de trillingen veroorzaakt door de afgifte van het brandblussingsmiddel.
Veiligheidsventiel: geïnstalleerd aan het ene uiteinde van de manifold, die een rol speelt bij het veilig verlichten van de druk.

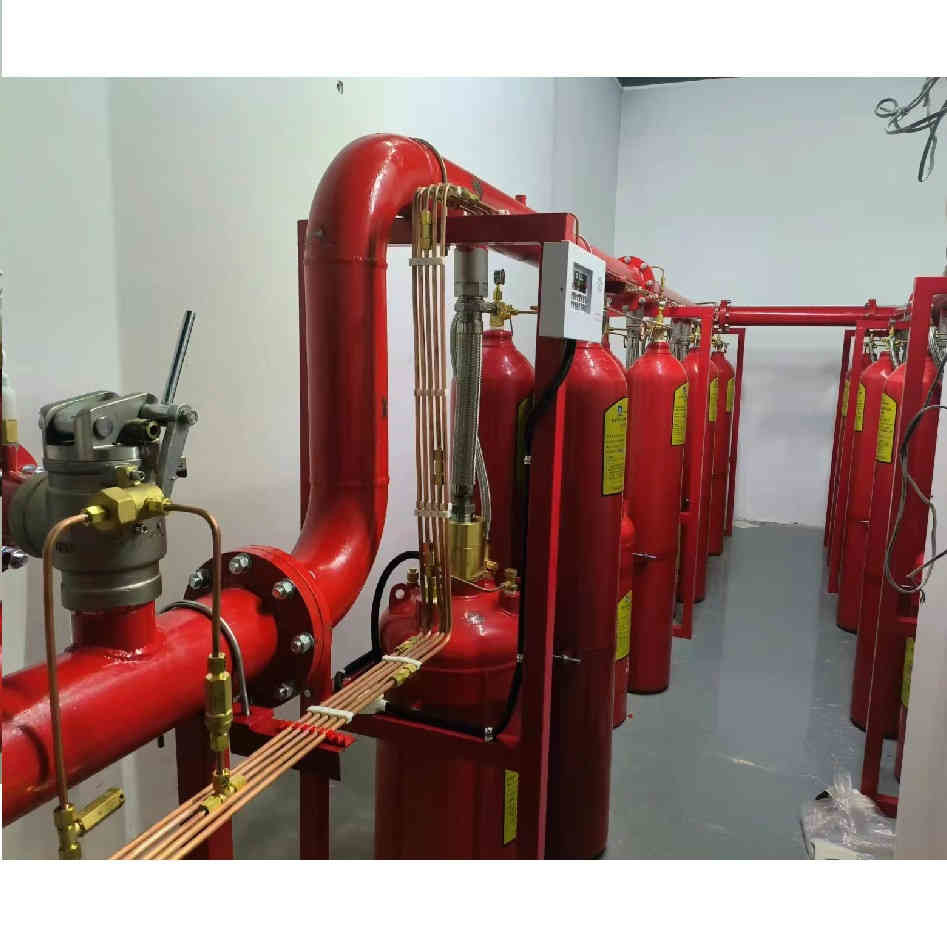

Manifold: wordt geïnstalleerd in de flesgroepshal, nadat het brandblussmiddel van elke brandblussende fles in het manifold is verzameld,het wordt naar het beschermingsgebied getransporteerd via het selectieventiel- en de aftakelbuisnetwerk van elk overeenkomend gebied;.
Selectieventiel: in het gecombineerde distributiesysteem,het wordt geïnstalleerd aan het begin van de takpijp van elk overeenkomend beschermingsgebied om de stroomrichting van het brandblussingsmiddel te regelen, om het doel te bereiken van de verspreiding van het brandblusmiddel over het beschermde gebied.
Een eenrichtingsventiel met gasbesturing, gebruikt in de aandrijvende luchtpijp van het gecombineerde distributie-brandblussysteem om de richting van de luchtstroom te regelen.
Containerventiel: geïnstalleerd op de brandblusfles, het brandblusmiddel kan via de containerventiel in de fles worden gevuld,en het brandblusmiddel is afgesloten om lekkage te voorkomenWanneer het brandblusmiddel nodig is, wordt de klep van de container geopend om het brandblusmiddel vrij te laten om het vuur te blussen.
pijpleidingsproei: wordt gebruikt voor het transport en het sproeien van onder druk geplaatste brandblusmiddelen.
Werkproces van het gasbrandblussysteem:
